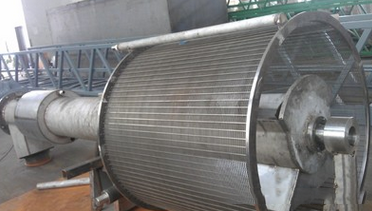

转鼓式格栅除污机



适用范围:主要用于市政污水及工业废水处理工程中,去除水中的漂浮物,该机集截污、齿耙除渣、螺旋提升、压榨脱水四种功能于一体,是一种新型高效的格栅除污机。


工作原理及结构:处理水中的漂浮物经栅筐过滤后截留于筐内,栅面上,随着截留污物量的增多,过滤面积逐渐减小,水头损失逐渐增大,当筐内外水位差达到设定值时,除污耙自动回转梳除栅渣,卸入栅筐中的集渣斗内,由底部的螺旋输送机提升,栅渣边上行边沥水,至顶端压榨段时挤压脱水,脱水后的固含量可达40%左右,入贮渣容器中,外运处理。


特点:1、清渣彻底,分离效率高。

         2、过滤面积大,水力损失小。

         3、集多种功能于一体,结构紧凑。

         4、全不锈钢结构,维护工作小。


BTYZG1型性能参数

型号

栅隙

(mm)

过水流量(m3/h)

电机功率(kw)

外形尺寸(mm)

L

D

BTYZG1-600

0.2-5

125

1.1

6000

600

BTYZG1-800

220

800

BTYZG1-1000

370

1.5

7000

1000

BTYZG1-1200

510

1200

BTYZG1-1400

730

8000

1400

BTYZG1-1600

1010

2.2

1600

BTYZG1-1800

1340

9000

1800

BTYZG1-2000

1600

2000

BTYZG1-2200

2000

10000

2200

BTYZG1-2400

2400

3

2400

BTYZG1-2600

3000

11000

2600

BTYZG1-3000

3700

3000


注:过水流量为2mm栅隙时的过水量。


BTYZG2型性能参数

型号

栅隙

(mm)

过水

流量(m3/h)

电机功率(kw)

外形尺寸(mm)

L

A

H

D

BTYZG2-600

5

145

1.5

3000-7000

2600-6100

2000-4200

600

10

185

BTYZG2-800

5

290

3500-7000

2600-6100

2000-4200

800

10

380

BTYZG2-1000

5

500

3500-7000

3200-6200

2700-4600

1000

10

630

BTYZG2-1200

5

725

2.2

3500-7000

3100-6200

2700-4600

1200

10

930

BTYZG2-1400

5

1300

4000-8000

4000-7200

3400-4900

1400

10

1750

BTYZG2-1600

5

1830

3.0

4500-8000

3900-7200

3400-4950

1600

10

2200

BTYZG2-1800

5

2430

4500-8000

4000-7200

3500-5250

1800

10

2920

BTYZG2-2000

5

3400

4.0

5000-9000

4400-8800

3800-6500

2000

10

3850

BTYZG2-2200

5

4270

5000-9000

4400-8800

3900-6600

2200

10

4800

BTYZG2-2500

5

5350

5.5

5500-9500

4800-9200

4400-6900

2500

10

6030


注:1、并联机时过水流量按以上规格乘所并联的机数即可,“L”可根据需要加长。

2、整机位安装时用M12或M16的膨胀螺栓在沟渠侧面、上面固定即可,无需预埋件。
