周边传动吸泥机

一、用途

周边传动吸泥机适用于污水处理厂幅流式二次沉淀池。其主要功能是将沉降在池底的污泥刮集至一组平径方向布的吸泥管管口,再通过中心泥管出,以便污泥回流或浓缩脱水。视情况需要,还可以设置池面刮机构,收集池面浮并通过浮渣漏斗排出池外


二、型号说明




三、特点

1.工作桥采用架结构,简洁、美观、轻巧。

2.维护简单方便,运行费用低,通常采用虹吸管将集泥槽的污泥至中心捧泥管没有动密封,避免上清液短流。

3.采用新型排泥调节机构,运行可靠,使用方便,保证排泥浓度、排泥量

4,传动减速机多种选择:采用轴装式,结构简单紧凑,检修方便;采用摆线针轮机,价廉物美、传动效率高。

5.根据用户需要,行走轮轮面材料可以选用工程橡胶轮标准配)、钢轮、尼龙轮聚氨轮

6.系统控制柜采用户外型,安全可靠,可随机控制和远程控制设备的尺寸,材质及其他配可根据用户需求而定。


四、构造及工作过程:

周边传动吸泥机根据出泥形式可以分为虹吸式和自流式。通常采用虹吸式,因其没有动密封,能够避免上清液短流。根据工作桥和吸泥管的区别可以分成全桥和半桥两种形式。虹吸式吸泥机由工作桥、吸泥管系,集泥槽、虹吸管抽真空系统、中心泥罐、中心支座、驱动机构、中心集电装置、电控箱等主件和出水三角板、稳流筒、挡板、浮刮板等附件(可选)成工作桥由安装在周边的驱动机构带动,绕安装在池中心支上的中心支座旋转、沉淀在池底的污泥由集泥板集至各吸泥口,在液位差作用下,污混经吸泥口、集泥槽、虹吸管、中心泥罐、排泥管排至池外,每个吸泥管上端设有描调节机构,以调节各吸混管的流量和浓度。液面上的浮在浮板和周边挡流板形成的缩区

域内集中,由浮渣耙至集造斗,出池外

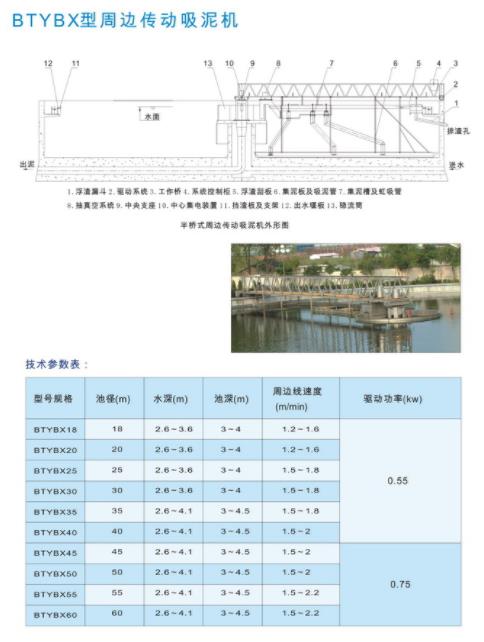

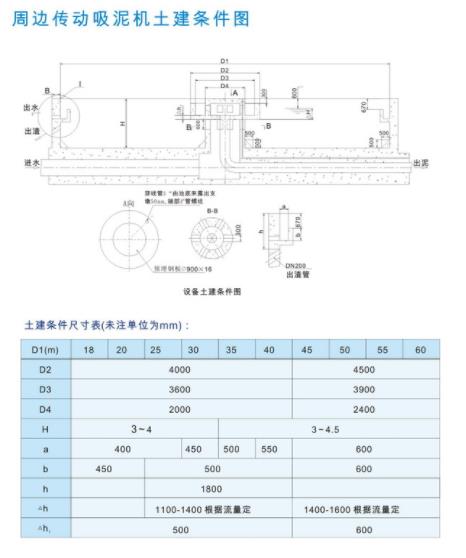

设备外形图,技术参数和土建条件尺寸见图表。


BTYQX周边传动吸泥机
