旋转式滗水器

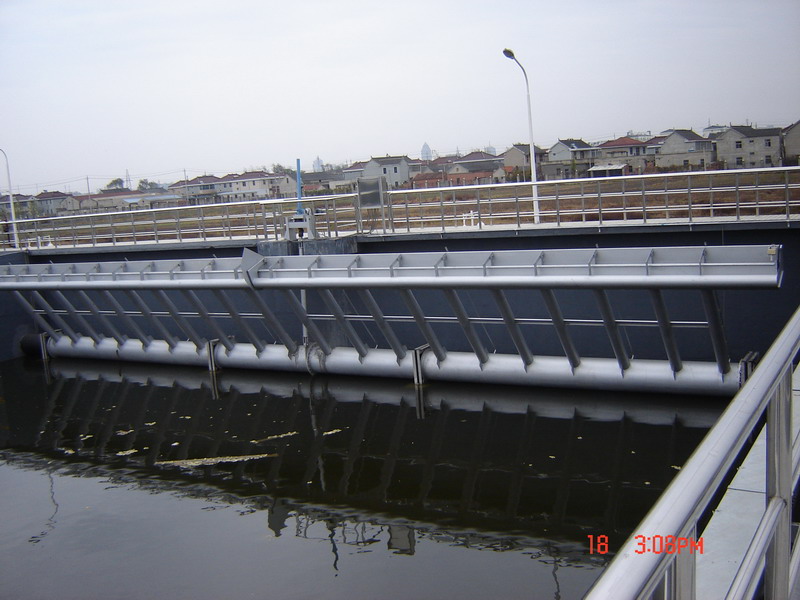

一、图片




二、用途

BTYXBS型旋转式滗水器广泛适用于城市污水及造纸、啤洒、制革、制药等各种工业废水处理,用于排水阶段将已经处理的上清液自表面滗出,是SBR工艺的关键设备。    三、结构及工作原理  该设备采用旋转式、电动推杆式,安装于反应池或沉淀池内,工作时由驱动装置驱动推杆,使滗水器以一定速度渐渐下降至水面(在规定的行程范围内),使堰口浸入水面下,上清液从堰口流入,经集水支管汇集至总管后排出,停止时同样由推杆将滗水器提起,使堰口抬离水面以上,从而完成一个滗水的过程。    四、主要特点 1、设备结构紧凑,运行平稳,整体结构安装方便、运行成本低; 2、对水质、水量的变化有较强的适应性,且滗水深度可达3.0m;  3、处理量Q<1000m3/h,采用单推杆,Q≥1000m3/h,则采用双推杆;  4、在滗水堰口出外设有浮渣挡板,以确保在设备运行时堰口上的液面不起波动,保证出水水质达到佳;  5、设备变频调速和PLC自动及远程控制,运行管理方便。

五、型号说明

六、型号


型号

流量

滗水深度

堰口长度

出水管经/数量

主出水管径

电机功率

BTYXBS100

100

1.0-2.5

1

DN150/2

DN250

0.37

BTYXBS200

200

1.0-2.5

1.8

DN200/2

DN300

0.37

BTYXBS300

300

1.0-2.5

2.6

DN250/3

DN350

0.37

BTYXBS400

400

1.0-2.5

3.5

DN250/3

DN400

0.55

BTYXBS500

500

1.0-2.5

4.4

DN250/4

DN450

0.55

BTYXBS600

600

1.0-2.5

5.2

DN250/4

DN500

0.55

BTYXBS700

700

1.0-2.5

6

DN250/5

DN550

0.55

BTYXBS800

800

1.0-2.5

6.8

DN250/6

DN550

0.75

BTYXBS900

900

1.0-2.5

7.6

DN250/7

DN600

0.75

BTYXBS1000

1000

1.0-2.5

8.5

DN250/8

DN650

0.75

BTYXBS1200

1200

1.0-2.5

10

DN250/9

DN700

1.1

BTYXBS1400

1400

1.0-2.5

11.5

DN250/10

DN550

1.1

BTYXBS1600

1600

1.0-2.5

13

DN250/12

DN550

1.1

BTYXBS1800

1800

1.0-2.5

14.5

DN250/14

DN600

1.1

BTYXBS2000

2000

1.0-2.5

16

DN250/15

DN650

1.1

BTYXBS2250

2250

1.0-2.5

18

DN250/16

DN650

1.1

BTYXBS2500

2500

1.0-2.5

20

DN250/18

DN700

1.1
